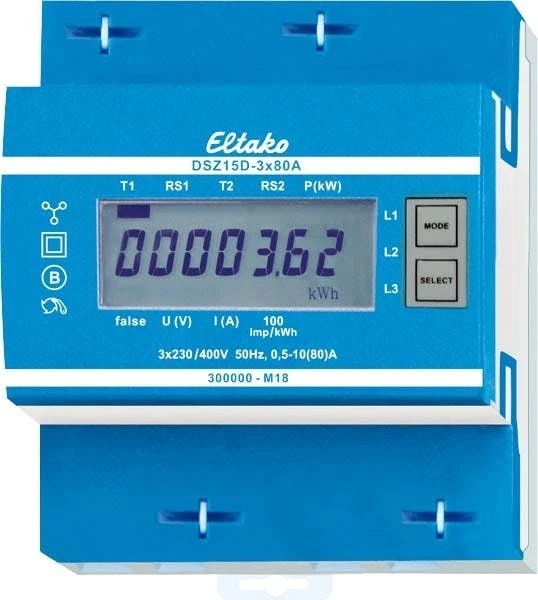

Eltako Drehstromzähler DSZ15D-3x80A MID 28380015

Weitere Details

Eltako Drehstromzähler DSZ15D-3x80A MID Hersteller: Eltako Bezeichnung: Drehstromzähler MID, geeicht Typ: DSZ15D-3x80A MID Zählertyp: elektronisch Nennstrom (In): 10 A Maximalstrom (Imax): 80 A Nennspannung (Un) N-L: 230 V Nennspannung (Un) L-L: 400 V Frequenz: 50 Hz Genauigkeitsklasse: B Polart: Vierleiter Ausführung: Direktmessung Energieart: Wirkleistung Geeignet für: Bezug Tarifausführung: Zweitarif Tarifsteuerung: extern Rücklaufsperre: ja Geeicht: ja Zulassung: Measuring Instruments Directive Impulsausgang: optisch Impulsart: S0 Impulsrate: 1000 Imp/kWh (kvarh) Anzeigeart: digital Montageart: REG Breite in Teilungseinheiten: 4 Ausführung der Schnittstelle: sonstige Anzahl der Stellen: 7 Schutzart (IP): IP20Eltako Drehstromzähler DSZ15D-3x80A MID: weitere DetailsNur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. EAN: 4010312501634 Geliefert wird: Eltako Drehstromzähler MID, geeicht DSZ15D-3x80A MID, Verpackungseinheit: 1 Stück, EAN: 4010312501634

Produktdaten
